小型散热风扇设计步骤详解

发布时间：2022-07-01 点击次数： 1679

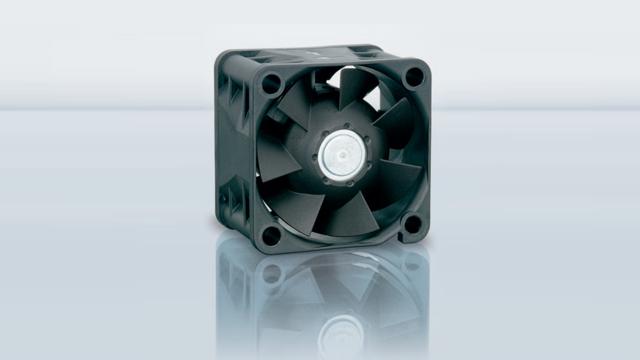

　　小型散热风扇相信大家不会陌生，小型散热风扇是采用强制热对流的方式进行散热的，利用导流的作用，让空气来进行流动，从而产生散热的效果。而面对不同场所的应用环境，对于散热风扇的需求也是不同的，因而产生了很多不同类型的散热风扇。今天首肯电子就来跟大家聊聊小型散热风扇设计步骤有哪些？

　　小型散热风扇设计步骤主要分以下几步：

　　1.小型散热风扇的设计需要先测量风量和风压之间的联系，而想要测量它们之间的关系是非常不容易的。风量和风压比较常见的测量方式有两种，一个是风洞测量，一个是双箱测量。双箱测量的主要是风量和静压，通过双箱测量能够让可变排气系统抽出空气来调整空气的密度，瞬间打开喷嘴，能够让静压和风量发生急剧变化，然后读取每个静压的压力数据。

　　在规范大气压和恒定的操纵电压与频次下，静压以风量面积为函数展现。小型散热风扇的静态功效即是风量之面积乘以静压再除以输入的电能。散热风扇主要包括马达、扇叶与外框，所以其效率包括马达的电机功效和扇叶、外框的空气流动功效。

　　2.小型散热风扇的全部系统在流动时，会遇到系统内部零件的阻挡，而其阻挡会限制空气的流通。而压力发生的一些变化，也就是测量的静压，是用英吋水柱表示。为了确保冷却瓦特数，设计时不但要有特性曲线还要知道系统风阻曲线的变化。而系统内部受到的风压损失，其损失会因风量变化，即系统阻抗。

　　除此之外，小型散热风扇的系统操作工作点、系统特性和散热风扇特性之间的交点，便是系统操作的工作点。这个工作点就是散热风扇的较佳的运作点。在这个工作点上，散热风扇斜率变化最小，并且系统特性曲线变化率较低，散热风扇静态效率较佳。
